PCB電路板激光鉆孔與機械鉆孔的工藝對比

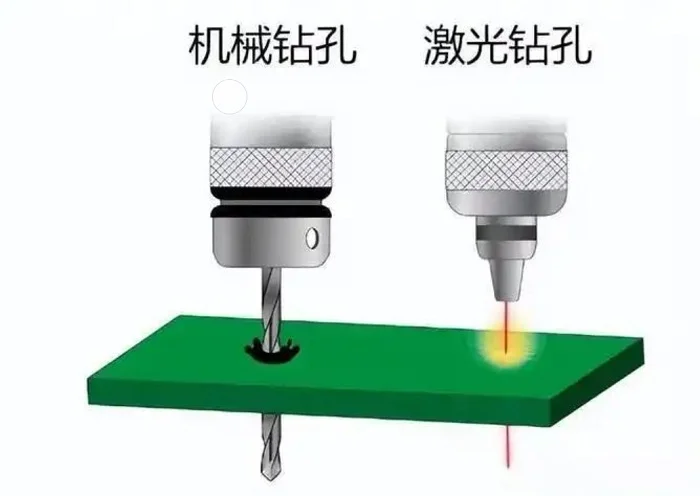

在 PCB 電路板制造中，激光鉆孔與機械鉆孔是兩種主流的打孔工藝，二者基于不同的工作原理（激光為熱蝕除，機械為物理切削），在性能、成本、適用場景等方面存在顯著差異。以下是PCB電路板工廠中激光鉆孔與機械鉆孔技術的詳細對比分析，重點探討激光鉆孔技術的優缺點：

一、機械鉆孔（Mechanical Drilling）

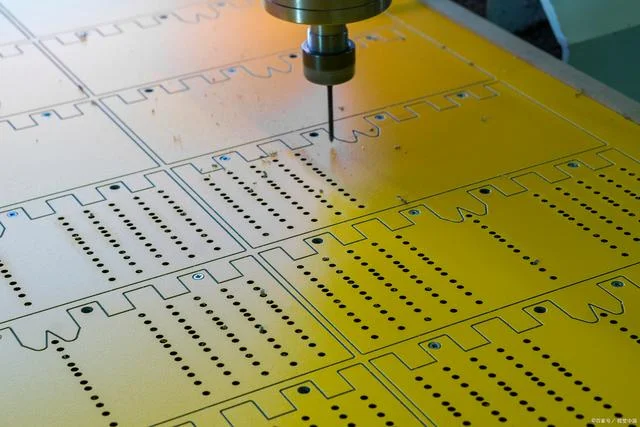

機械鉆孔的原理是通過高速旋轉的硬質合金鉆頭（碳化鎢）物理切削材料。主要適用于通孔（Through-Hole）、大尺寸孔（>0.15mm）、多層板標準孔加工的場景中。

優勢

成本低廉：設備投資低，適合中小批量及成本敏感型生產。

通用性強：可加工幾乎所有板材（FR4、金屬基板等），孔徑覆蓋范圍廣（>0.10mm）。

工藝成熟穩定：孔壁質量一致，無碳化問題，導電性更優。

劣勢

精度局限：最小孔徑僅0.15mm，無法滿足HDI板微孔需求。

毛刺與磨損：需額外去毛刺工序；鉆頭壽命短（軟材料800次，高密度材料200次），更換頻繁。

材料限制：硬質材料（如陶瓷）易導致鉆頭斷裂，不適用超薄板（<0.1mm）。

二、激光鉆孔（Laser Drilling）

核心原理是利用高能激光（CO?/UV/皮秒激光）燒蝕材料，實現非接觸式精密加工打到鉆孔的目的。主要適用場景有：HDI板微孔（<0.1mm）、盲埋孔（Blind/Buried Vias）、柔性板（FPC）。

核心優勢

超高精度與微孔能力：可實現最小孔徑 0.05mm（2密耳） 的微孔加工，遠超機械鉆孔的極限（最小約0.15mm）?？孜痪雀?，孔壁平滑無毛刺，無需額外去毛刺工序，尤其適合高密度互連（HDI）板。

非接觸式加工與材料適應性：無物理鉆頭接觸，避免材料機械應力損傷，減少碎屑污染?？商幚碛操|(zhì)介質（如陶瓷基板）和復雜疊層結構，機械鉆孔對此類材料易導致鉆頭磨損或斷裂。

效率與自動化潛力：鉆孔速度極快（可達10,000孔/分鐘），適合大規模生產。自動化程度高，減少人力干預，尤其適合盲孔/埋孔加工。

特殊場景優勢：在盲孔加工的應用場景中，激光可精確控制深度，避免機械鉆孔的深度誤差。其次高縱橫比（AR）孔的加工優勢，使得激光鉆孔的深徑比優于機械鉆孔，支持更復雜的多層設計。

三、激光鉆孔技術的關鍵局限性

成本高昂：設備價格是機械鉆孔機的 3-5倍，且維護/更換部件（如激光器）成本極高。且能耗大，對廠房環境（溫濕度、潔凈度）要求嚴苛，間接增加生產成本。

材料兼容性問題：對復合材料加工困難，PCB由銅、玻璃纖維、樹脂組成，光學特性差異導致激光燒蝕不均勻，可能燒穿銅層或殘留未清除的樹脂。還有激光高溫使孔壁出現碳化效應，降低導電性（機械鉆孔孔壁更光滑，導電性能更優）。

深度控制與孔型缺陷：無金屬止擋層時，深度控制不精準，易出現錐度或倒角。孔型可能不規則（如橢圓形），影響后續電鍍工藝。

效率瓶頸：僅能單板加工，無法像機械鉆孔一樣多層疊板同步作業，整體生產效率反而不及機械鉆孔。

四、激光鉆孔的應用場景與行業趨勢

其核心應用領域有HDI板微孔（智能手機、5G設備等需<0.15mm孔徑的場景。）、盲孔/埋孔加工等，激光深度控制優勢明顯，避免機械鉆孔的盲孔誤差。激光鉆孔是 PCB 向“高密度、高精度”發展的核心工藝，而機械鉆孔在常規領域仍不可替代，實際生產中常根據產品需求（孔徑、精度、材料）混合使用兩種工藝。
